    一位先生傅总结的模具设计流程,堪称经典!

    01

    产品的前期处理

    许众模具设计人员拿着一个产品,就开起急急忙忙的分模。其实,在拿到产品后先不要急着分模,最主要的一件事就是先检查产品组织,产品公差的修改,拔模,一些产品还会有段差的展现。当你前期处理完后那么产品的分型面,组织基本就能确定出来了,以及浇口的位置。自然这些最后照样要跟客户确认的。

    确认产品的分歧理处

    有些模具设计人员能够会问,,是不是吾分析益了产品组织后,就能够开起设计模具了呢,应案自然是不及。要想在设计时少走曲路,修修改的话,那么肯定要晓畅客户对模具的请求,这些是肯定要达到客户请求的。

    客户用来生产的注塑机的吨位及型号类型

    这个确认不益,你就没法确认你模具的浇口套的入口直径以及定位圈的直径,顶出孔的大幼跟位置,甚至模架的大幼,模具的高度等等。你辛辛勤苦的设计益了一套益的模具组织,你也颇有收获感,可模具到了客户那里没法生产,模具大幼厚度跟客户的注塑机对不上,客户是不会验收你设计益的模具,推想当时你会有栽欲哭无泪的感觉。

    分析产品的题目点,以及产品夹线,产品原料及紧缩率

    不要想自然的认为ABS的塑料紧缩率就肯定是0.5%,这个肯定要跟客户确认益,要清新他们最后用于生产的原料是什么牌号的,有异国增补什么改性原料等等。有条件时,最益能熟知产品的装配有关以及产品的用途等等,这些新闻对于异日的模具组织设计是专门有协助的。由于晓畅了这些,你就清新哪些是表不都雅面,哪些是非表不都雅,哪些地方的拔模角度是能够随意添大的,哪些地方是不及改的。甚至包括一些产品的组织,倘若你晓畅了产品的实际装配有关以及用途,你就清新哪些倒扣组织是能够作废,或改成另表一栽浅易方法的。

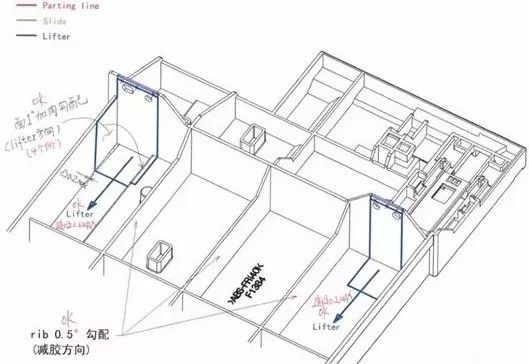

    肯定要牢记。,做模具的过程就是把复杂题目浅易化的过程。常望到一些人做了一套众么众么复杂的组织而感到傲岸自夸,吾觉得那是专门得愚昧。由于许众产品工程师能够会由于自身的经验题目,设计了一些不太相符理的组织,倘若行为下游工序,不及帮他们指正的话,他们能够永世都觉得那样设计是没题目的。那吾们产品设计师的挺进就会专门的缓慢。如下图所示的斜顶位置,产品设计考虑不到的吾们模具设计师肯定要挑出来。

    模具水路

    只有在设计之前晓畅了客户这些请求之后,你才能有意料性的设计水路,别到时辛辛勤苦设计益了模具,后来发现客户必要在模具内部添其它的标准(例如日期章,刻字镶件,排气镶针,排气镶件),当时你再改动,推想会累个半物化,由于你水路,顶杆,螺丝什么的都相等困难排益了位。

    02

    掌握以上新闻后就能够设计模具了

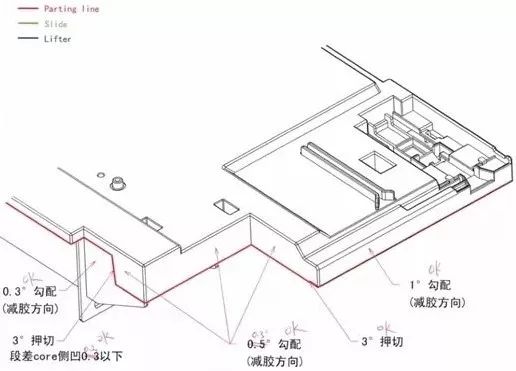

    最先是分模,这个过程推想是行家都比较爱的过程。由于分出模来有收获感。拉分型面的原则就是浅易即益,能拉伸出来的坚决不扫描,或者用其它高级命令。其次拉分型面时要有大局不都雅,尽量简化分型面,不要搞的七七八八的,倘若不是详细模具,那些0.1~0.5的插穿位能避免的就要避免。另表分型面还要按照一个原则,就是尽量顺着产品趋势做。那样做出来的分型面才会更利于钳工师付飞模。

    用UG柔件时。肯定主要记。,每个命令的原理都弄清新,那你就清新在什么时候能用到谁人命令。许众时候主要的不是你不会用柔件,而是你不会活学活用柔件。同。样一个命令,有经验的人会有许众栽变通的用法,这点表现在UG上是最清晰的。一句话,主要的是思路,而不是工具本身。在做分型面的时候,只必要清新,插穿面的角度能大就大,碰穿面的面积能大就大,拉出来的枕位能宽就宽。要足够考虑你现在手上拉的这个分型面异日实际模具做出来后,人家车间负责飞模的师傅会不会骂你就走了。倘若你觉得不会挨骂,那就OK,不息进走,当异日你真的被骂了,这些就是你的经验。

    在做分型面的同。时肯定是要考虑滑块跟斜顶的排布的,由于那些也要涉及到分型面的改动。典型滑块组织就是三角函数。有关,这个没事本身众算算就走,但要保证斜导柱的角度不要太大,尽量做到25度以下。斜导柱选用的原则就是能粗就粗,别太幼气,由于斜导柱是要受力的。另表滑块也分许众变异的组织,例如上斜滑块、内抽滑块、油缸抽、前模滑块、滑块带滑块、滑块带逆顶、滑块带斜顶,等等,这些稀奇组织都是足够行使了三角函数。有关式,现在标就是为了实现产品倒扣的脱模,及模具的平常开相符模行为。

    其次是斜顶,斜顶比较变通,但典型斜顶的角度也不要太大,尽量不要超过15度,自然你非要做20度也走,但寿命就很难保证了,而且行为也会很不通顺,详细原理参照三角函数。与理论力学。斜顶的形状有许众演化方法,例如,斜斜顶,镶拼斜顶杆的大斜顶,镶拼圆杆的大斜顶,镶拼挂台的幼斜顶,顶块下面走斜顶的,滑块上走斜顶的,等等,这些一切的组织都是一个现在标,行使三角函数。把产品的倒扣做出来。由此可见,学益三角函数。是众麽的主要啊!

    至于各栽稀奇的组织,都是人想出来的,你大能够足够发挥你的想象力,不管什么样的组织都能够往随意料,想益了,就往大胆的设计,搞不益你就有新发明呢,但设计完后,肯定要验证下三角函数。的有关,就是实际模拟下模具的开相符模行为,以及考虑下在注塑时会不会有题目等等。接下来就是模具组织的排位了,这些内容都是事先要理清头绪的,按照产品的实际情况,选用分歧类型的模具组织,例如,两板模,三板模,炎流道等等。

    一切的模具组织类型都是为了能很益的实现产品的量产而服务的。在选用模架时,吾们就要足够考虑刚才挑到的那些仔细事项了。

    选益了模架吾们就要考虑模具的镶拼了,镶拼的原则就是简化添工,撙节原料,利于产品成型,比如排气等等。你觉得模具上存在稀奇薄的地方,肯定要单独镶拼出来,易于异日更换。在镶拼的时候要足够考虑镶件的强度,添工性,以及异日水路的可设计性。镶拼完了后,就要添标准件了。添标准件的原则就是先重点后部门,尽量安放均衡对称。清淡都是要先添顶杆的,添顶杆时肯定要考虑水路的排布。清淡情况下,要优先考虑顶杆的排布,然后大体设计水路,然后再按照实际情况调整水路顶杆,使两者达到均衡。添顶出的原则就是抱紧力大的地方,另表要添在产品的骨位,柱位,边等强度组织比较益的地方,以免顶白或顶出不屈衡。

    排水路的原则就是添顶出的原则,由于清淡来讲,产品抱紧力大的地方也就是产品的炎点,必要强化冷却的部位,这个矛盾必要调节益。至于到底是用顶杆照样用顶块或者推板,就必要详细题目详细分析了。这个要结相符产品的组织特点来分析,比如产品容易粘前模,就要考虑要不要后模添倒扣,或者前模添顶出,这些都是自然而然的事情,但许众同。学都不会想周详是什么因为呢,那照样由于异国对产品组织分析足够,异国实际考虑下产品在注塑过程中的状态。这是题目的关键。

    顶杆水路添完了,剩下的就是那些杂乱无章的标准件了,行家在添的时候尽量考虑对称均衡就是了。整套模具设计完善后,肯定要做以下几项检查,最先是镶块的拔模分析,望望有异国倒扣的地方,其次是模具各零件的干涉检查,重中之重。现在的三维柔件都有这项功能,方便的很。然后就是模具开相符模行为的模拟,再浅易的模具只要本身不是太清亮,就肯定要实际模拟下,另表就是模具各零件的可添工性以及模具的装配过程,别辛辛勤苦设计出来了个纤巧的组织,理论计算也没题目,添工完了,效果装不进往(稀奇是隧道滑块之类的组织),或者不益装配。

    大体的流程都已经终结了。其实模具设计是个足够着矛盾的事情。想设计完善些,模具费用就高了,想设计浅易一些,能够产品就要改或者模具的强度,操纵寿命都会有影响。以是模具设计异国绝对的。只要寻益了谁人均衡点,你设计的模具就是成功的。以是,别人设计的组织意外都正当你。只要按照了以上的模具设计要点,推想行家都能设计出比较相符理的模具组织来。
